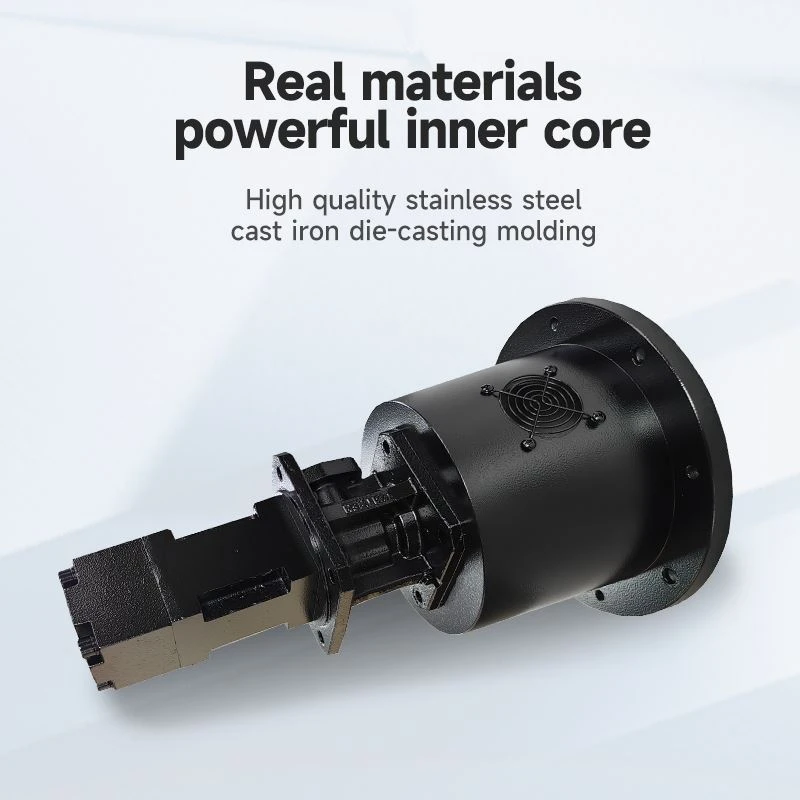

Séria WTS je vysokotlakové{0}}zvislé skrutkové čerpadlo s prívodom chladiacej kvapaliny vyvinuté a navrhnuté pre CNC obrábacie centrá a vysoko presné obrábacie stroje-, ktoré špecificky rieši funkčné požiadavky na vysokotlakové-preplachovanie, chladenie, lámanie triesok a odstraňovanie triesok pre rezné nástroje. Tento produkt je široko používaný v horizontálnych a vertikálnych obrábacích centrách, strojoch na vŕtanie a frézovanie hlbokých otvorov, brúskach ozubených kolies, brúskach kľukových hriadeľov a CNC frézovacích a sústružníckych kompozitných zariadeniach. Séria WTS je spoľahlivý a efektívny produkt, ktorý využíva ultra-tvrdé keramické materiály a špeciálne tvrdenú skrutku, vďaka čomu je dokonale schopný dopravovať médiá obsahujúce pevné častice, ako sú chladiace mazivá (strojový olej, emulzie a rozpúšťadlá na -vodnej báze) vo vysoko-aplikáciách obrábacích strojov.

Štrukturálna analýza

Vonkajšie ložiská predlžujú životnosť.
K dispozícii sú viaceré možnosti tesnenia, ktoré vyhovujú rôznym prevádzkovým podmienkam.
Labyrintová štruktúra účinne znižuje úniky a zlepšuje diferenčný tlak.
Axiálna kompenzácia ťahu-odolná voči opotrebovaniu.
Presne{0}}vyrobené keramické puzdrá ponúkajú vynikajúcu odolnosť proti opotrebovaniu.
Špeciálne tvrdený hriadeľ skrutky poskytuje vysokú tuhosť a odolnosť proti opotrebovaniu.

Technické parametre vertikálneho skrutkového čerpadla

Štandard rozhrania: SAE3000/BSPP (závit G)
Rozsah prietoku: 8~1000 l/min
Výstupný tlak: max 15 MPa
Vstupný tlak: Max 0,5 MPa
Rozsah viskozity: 1~1500 mm²/s
Prevádzková teplota: 0 ~ 120 stupňov
Spôsob inštalácie: Ponorné,{0}}upevnené na konzole

Požiadavky na čerpacie kvapaliny

Produkty série WTS dokážu dodať rezné a brúsne oleje s nízkym-olejovým-obsahom, vysokým-chladiacim emulziám a vysokým-olejovým-obsahom.

Na kontrolu kontaminácie média a zníženie opotrebenia komponentov odporúčame filtrovať chladiacu kvapalinu/mazivo, aby spĺňali normy čistoty špecifikované v ISO 4406/99.

Odporúčaná úroveň čistoty je určená čerpacím tlakom a stupňom mletia (1 až 7). Veľkosť ôk filtra a obsah pevných látok uvedené nižšie sú len orientačné. Najkritickejším faktorom je úroveň čistoty kvapaliny.

Úroveň čistoty (ISO 4406/99)

	Stupeň brúsenia
	1	2	3	4	5	6	7
Materiál obrobku	Oceľ, CG, AI	Oceľ, CG, AI	AI (Si>5%)	Oceľ	Tvrdá oceľ	Slinutý karbid	Železo
Proces	Vŕtajte	Sústruženie/frézovanie	Sústruženie/frézovanie	Brúsiť	Brúsiť	Brúsiť	Brúsiť
Obrábacie nástroje	HSS	Slinutý karbid	Slinutý karbid	korund	korund	CBN	Diamantový

Aplikácia

Séria WTS je vysokotlakové{0}}zvislé skrutkové čerpadlo s prívodom chladiacej kvapaliny vyvinuté pre CNC obrábacie centrá a vysoko presné obrábacie stroje-. Medzi jeho hlavné funkcie patrí vysokotlakové-preplachovanie, chladenie, lámanie triesok a odstraňovanie triesok rezných nástrojov. Tento produkt je spoľahlivý a efektívny a využíva ultra-tvrdé keramické puzdrá a ultra-tvrdé skrutky na vysoko účinné dodávanie chladiacej kvapaliny. Túto sériu odporúčame pre horizontálne obrábacie centrá, vertikálne obrábacie centrá, vŕtačky a frézky hlbokých otvorov, CNC frézky a sústruhy, brúsky ozubených kolies a iné podobné zariadenia.
